Анализатор ВСР

Программа для ЭВМ

Название: «Анализатор ВСР»

Автор: к.м.н. Валерий Николаевич Мухин

Дата создания: январь 2009 г.

Программа предназначена для регистрации ЭКГ и анализа вариабельности сердечного ритма у человека и животных.

Блок получения данных ЭКГ.
Программа получает ЭКГ одним из двух путей. Первый -- через интерфейс Universal Serial Bus (USB).

Полученные таким образом данные ЭКГ от аппаратной части (микросхема CP210x, производитель -- Silicon Labs) использован программный интерфейс (API) USBXpress той же фирмы. ЭКГ сохраняется в файл. Вторая возможность получения ЭКГ -- импорт данных (в необработанной форме форме – «raw data»), полученных с помощью других аппаратно-программных комплексов. Во время регистрации ЭКГ осуществляется выделение (разметка) R-зубцов и построение в режиме реального времени кардиоритмограммы. Эта возможность предусмотрена для дальнейшей разработки блока коррекции состояния обследуемого с использованием внешней обратной связи («биологическая обратная связь»). Зарегистрированная или импортированная ЭКГ сохраняется в файл, который может быть использован для дальнейшего анализа.

Блок анализа ЭКГ.
Анализ ЭКГ осуществляется после её регистрации и предусматривает следующие возможности: фильтрация ЭКГ для устранения наводок, «разметка» R-зубцов в автоматическом или «ручном» режиме, сохранение кардиоритмограммы (тахограммы RR-интервалов) любого участка ЭКГ в текстовый файл, который может быть использован для последующего анализа вариабельности сердечного ритма.

Блок анализа вариабельности сердечного ритма.
Анализ ВСР осуществляется независимо от регистрации и анализа ЭКГ. Входные данные -- текстовые файлы, которые могут быть созданы блоком анализа ЭКГ, другими программами или «в ручную» путём записи в текстовый файл значений кардиоинтервалов. Предусмотрена возможность пакетного анализа сразу множества входящих файлов сердечного ритма, что позволяет практически мгновенно осуществить анализ тысяч кардиоритмограмм. Результаты анализа вариабельности сердечного ритма выводятся в файл для последующей статистической обработки в других программах (Excel, Statistica и т.п.).

В основу частотного анализа квазипериодических модуляций сердечного ритма положен алгоритм прямого дискретного преобразования Фурье.

Отличия от других программ анализа ВСР:
1. «Анализатор ВСР» осуществляет частотный анализ сердечного ритма как тахограммы, а не как функции времени.
2. Программа ориентирована на научные исследования, а не на клиническое использование:
-- возможность анализа сердечного ритма на любом участке ЭКГ, а не только по всей записи;
-- возможность анализа кардиоритмограмм с любым количеством кардиоинтервалов;
-- возможность пакетного анализа большого числа кардиоритмограмм (экономия времени при анализе исследовательского материала, в том повторных анализах с целью применения других вариантов анализа);
-- возможность получения всех значений периодограммы квазипериодических модуляций сердечного ритма (с заданным шагом) с возможностью последующего определения мощности спектра в любых заданных исследователем диапазонах, а не только определение мощности в трёх жестко заданных «стандартных» частотных диапазонах (0,003 – 0,04, 0,4 – 0,15 и 0,15-0,4 Гц).
-- возможность использования различных вариантов частотного анализа: варианты детрендирования кардиоритмограммы, вычитания среднего, сглаживания полученного спектра (варианты сглаживающих окон и числа точек);
-- вычисление «скользящих» спектров сердечного ритма для наблюдения за их динамикой во времени.
-- возможность работы с животными (крысами).

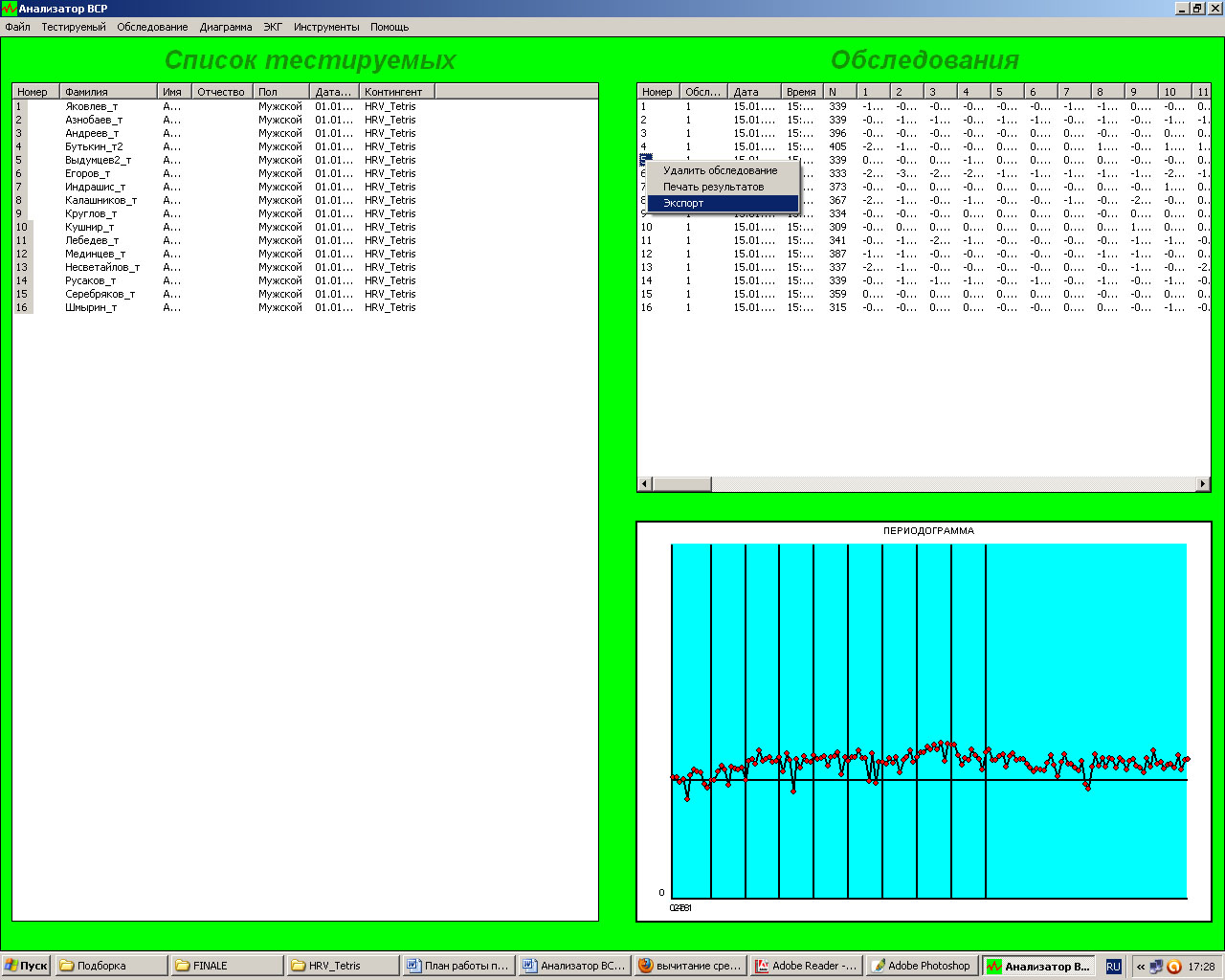

Программа позволяет вести базу данных объектов исследования и исследований: метаданные, расположение файлов ЭКГ и сердечного ритма.

Область применения – научно-исследовательская работа, в том числе методологические исследования.

Тип ЭВМ – IBM PC – совместимый персональный компьютер.

Язык – C++.

Операционная система – Windows 98 и последующие версии.

Объём программы – 408 Кб.
